Bevezetés
Az ipari takarítórobotok kábelkonfekciója sokkal összetettebb feladat, mint egy általános ipari kábel kiválasztása. Egy takarítórobot egyszerre találkozhat vízzel, lúgos vagy fertőtlenítő vegyszerekkel, ismételt hajlítással, vibrációval, akkumulátoros tápellátással és szenzoros adatkapcsolattal. Ha a kábelkonfekció csak az elektromos kapcsolatot biztosítja, de nem áll ellen a környezeti hatásoknak, a hiba jellemzően nem a gyártósoron, hanem használat közben jelentkezik.
Ezért az ilyen projektekben a mechanikai és környezeti követelmények ugyanolyan fontosak, mint az érintkezőkiosztás vagy az áramterhelés. A robotikai alkalmazások és a vízálló kábelköteg követelményei itt találkoznak: megfelelő tömítésre és húzásmentesítésre, dokumentált vizsgálatokra, valamint olyan anyagválasztásra van szükség, amely a teljes élettartam alatt megbízható marad.
A háttérszabályok megértéséhez hasznos kiindulás az IP-védettségi kód és az autonóm robot fogalma. Egy takarítórobot kábelezésénél a megfelelő védettség és a mozgási ciklus együtt dönti el, mennyire marad üzembiztos a teljes rendszer.
Szakértői meglátás
“A takarítórobot kábelénél nem az a kérdés, hogy megfelel-e az első folytonosságvizsgálaton, hanem hogy kibír-e 5000 mosási ciklust 1 hibás tömítés nélkül. Már 1 apró beázási pont is az egész robot leállását okozhatja.”
Hommer Zhao, Alapító és ügyvezető igazgató, WIRINGO
1. Miért számít különleges üzemi környezetnek az ipari takarítórobot?
Az ipari takarítórobot nem egyszerű AGV, és nem is hagyományos kézi gép. Gyakran nedves padlón, habos vagy fertőtlenítőszeres környezetben, rámpákon, küszöbökön és ismétlődő fordulókban dolgozik. Emiatt a kábelkonfekciót legalább 4 féle terhelés hat egyszerre: folyadékterhelés, vegyszerterhelés, dinamikus hajlítás és rázkódás.
A legkritikusabb pontok jellemzően nem a kábel közepén vannak, hanem a csatlakozó mögötti első 20-50 mm-en, az akkumulátormodul környékén, a kefemotor vagy a szivattyú zónájában, valamint minden olyan átvezetésnél, ahol a kábel házon vagy panelen lép át. Ezeken a helyeken a hibás tömítés, a túl merev kilépés vagy a gyenge rögzítés gyorsan kifáradáshoz vezethet.
Sok rendszerben a robot kábelezése egyszerre foglal magában nagyáramú tápvezetéket, motorvezérlési ágat, valamint érzékelő- és kommunikációs vonalakat. Ez azt jelenti, hogy a tervezésnek nemcsak a víz ellen kell védenie, hanem a zavartűrést és a szervizelhetőséget is szem előtt kell tartania. Ilyenkor a egyedi kábelkonfekció általában jobb döntés, mint a polcról levett általános kábel.
2. A legfontosabb műszaki követelmények, amelyeket előre rögzíteni kell
Takarítórobot-projektnél legalább 6 paramétert kell a gyártás előtt tisztázni: üzemi feszültség és áram, minimális IP cél, vegyszeres környezet, hajlítási ciklus, kábelút geometriája és a végteszt követelménye. Ha ebből bármelyik hiányzik, a beszállító könnyen olyan szerelvényt gyárt, amely laborban megfelel, de terepen nem.
- IP-célérték: száraz beltéri környezetben más követelmény indokolt, mint egy habbal tisztított vagy lemosható ipari robotnál. Sok takarítórobot kritikus csatlakozásainál legalább IP67 körüli célértékre van szükség.
- Dinamikus mozgás: a napi fordulások és hajlítások száma sokszor fontosabb, mint a névleges áram. Egy rögzített szekrényben megfelelő kábel egy mozgó robotban gyorsan meghibásodhat.
- Vegyszerállóság: a klóros, lúgos vagy semleges tisztítószerek eltérően károsítják a köpenyt, a tömítést és a felülöntés anyagát. Ez nem dönthető el csupán egy általános anyagnév alapján.
- EMC és nyomvonalvezetés: a szivattyú-, motor- és vezérlőágak mellett futó érzékelőkábelek könnyen felvehetik a zavarjeleket, ha a szerelvény nincs megfelelően elválasztva vagy árnyékolva.
- Szervizelhetőség: gyors csere esetén a túlöntött, de nem moduláris szerelvény növelheti a javítási időt. A jó konstrukció egyensúlyt teremt a védelem és a karbantarthatóság között.
Tervezési szabály
“Ha a vevő csak annyit ír az RFQ-ba, hogy vízálló kábel szükséges, az kevés. Legalább 6 adat kell: IP-célérték, vegyszer, hajlítási ciklus, kábelhossz, csatlakozócsalád és tesztelési szint. Ezek nélkül a beszállító csak találgat.”
Hommer Zhao, Alapító és ügyvezető igazgató, WIRINGO
3. Gyakorlati tervezési döntési tábla
| Robot zóna | Fő kockázat | Ajánlott megoldás | Tipikus teszt |
|---|---|---|---|
| Akkumulátor és tápkör | Áramterhelés, melegedés, rezgés | Nagyobb AWG, biztos húzásmentesítés, polaritásbiztos csatlakozó | 100% folytonosság, polaritásvizsgálat, melegedési ellenőrzés |
| Kefemotor vagy szivattyú ág | Vízpermet, rángatás, csúcsáram | IP67+ csatlakozó, ragasztós zsugorcső, rögzített kábelút | IR teszt 250-500 VDC, húzópróba |
| Szenzor- és jeladókábelek | EMC-zaj, vékony erek sérülése | Árnyékolt kábel, külön nyomvonalvezetés, kisebb tömegű csatlakozó | bekötési térkép, az árnyékolás folytonossága, funkcionális próba |
| Mozgó kar vagy fedél átvezetés | Ismételt hajlítás, törés a kilépésnél | Finomszálas vezető, felülöntés, 6-10x hajlítási sugár | Hajlítási ciklusteszt, vizuális repedésvizsgálat |
| Külső töltő- vagy dokkolócsatlakozó | Bedugási kopás, szennyeződés, korrózió | Aranyozott érintkező, tömített sapka, korrózióálló ház | Csatlakoztatási ciklus, kontaktellenállás |
| Belső vezérlőszekrény vagy panel | Helyszűke, szerelési hiba, rossz címkézés | Jelölt ágak, megfelelően kialakított szerelőtábla, dokumentált érintkezőkiosztás | FAI és végellenőrzés |
A táblázatból látszik, hogy egy takarítóroboton belül sincs egyetlen univerzális kábelmegoldás. A jó mérnöki döntés általában zónánként más: mást kér a dokkoló, mást a szivattyú, és megint mást a szenzoros ág. A sorozatgyártás akkor lesz stabil, ha ezeket a zónákat már a rajz és a BOM is külön kezeli.
4. Anyagok, tömítés és húzásmentesítés: itt dől el a tartósság
Takarítórobotoknál a köpeny anyaga és a tömítési stratégia közvetlenül befolyásolja a terepi hibaarányt. Az általános PVC sok esetben költséghatékony, de gyakori lemosásnál, fertőtlenítőszernél vagy ismételt hajlításnál gyorsabban keményedhet vagy repedhet. Emiatt sok mérnök TPE, TPU vagy speciális XLPE alapú megoldások felé választ, főleg mozgó vagy nedves zónákban.
Ugyanilyen fontos a kilépési pont védelme. A puszta csatlakozóház még nem jelent valódi húzásmentesítést. Ha a kábel a ház mögött élesen megtörik, akkor a belső ér vagy a tömítés rövid időn belül sérülhet. Ilyenkor sokat segít az felülöntés vagy a ragasztós hőzsugor, feltéve hogy a geometria ezt lehetővé teszi.
A korrózió szempontjából nemcsak a kívülről érkező víz jelent kockázatot. A tisztítószer-maradvány, a pára és az elektrolitikus szennyeződés együtt olyan felületi szivárgást okozhat, amely még jól krimpelt érintkezőnél is lassú anyagromlást indít el. Ezért érdemes a tömítést, a csatlakozó bevonatát és a végtesztet egy rendszerként kezelni, nem különálló döntésekként.
Gyakorlati figyelmeztetés
Ha a robotot valódi takarítószerrel mossák, az anyag ellenálló képességéről ne katalógusadatok, hanem mintavizsgálat alapján döntsön. Egy 24-72 órás kompatibilitási próba gyakran többet ér, mint 3 általános marketingállítás a köpenyanyagról.
Gyártási tapasztalat
“A legtöbb korai takarítórobot-hiba nem a vezető keresztmetszetéből ered, hanem a csatlakozó mögötti első 30 milliméteres szakaszból. Ha ott nincs megfelelő húzásmentesítés és tömítés, a laboreredmény önmagában nem garantálja a terepi élettartamot.”
Hommer Zhao, Alapító és ügyvezető igazgató, WIRINGO

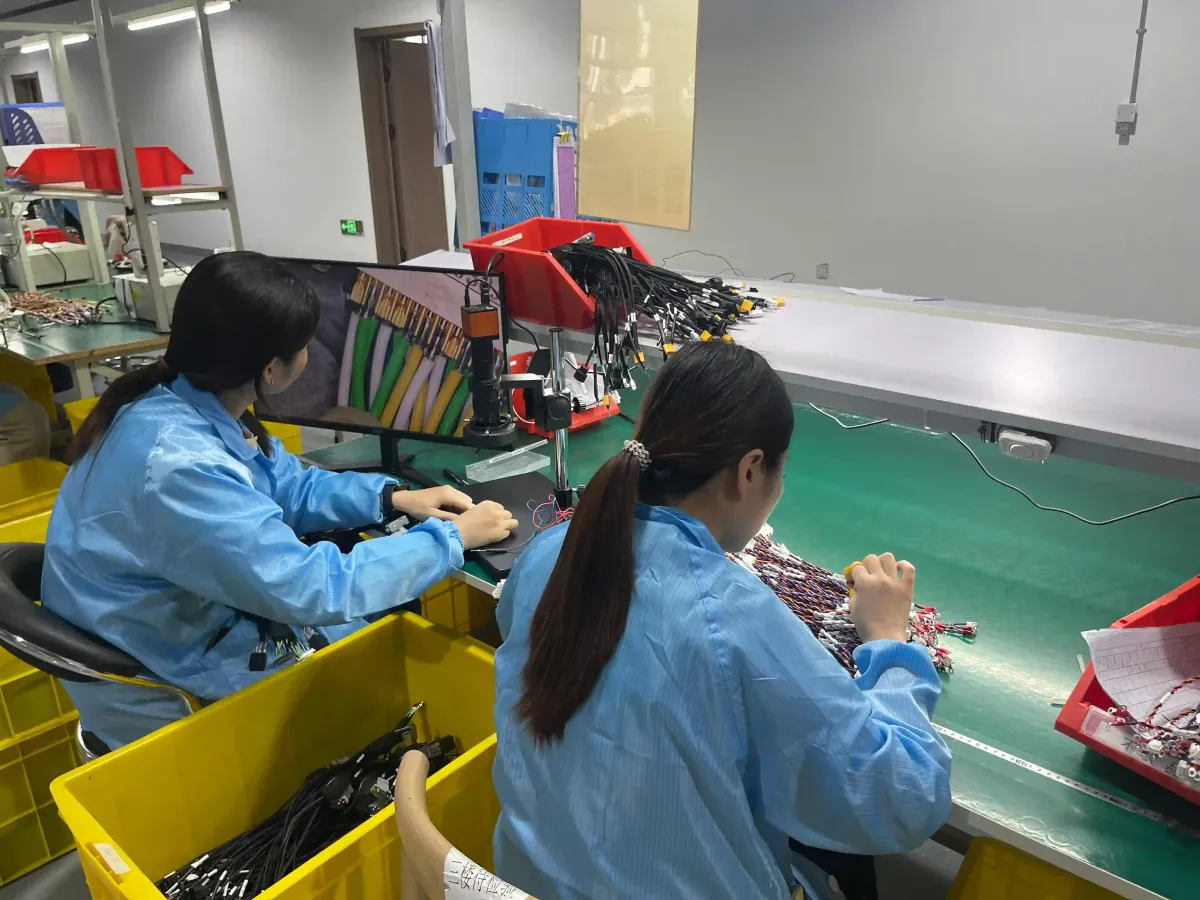

5. Tesztelés és validáció: mit érdemes valóban kérni?
Egy takarítórobot-kábelkonfekciónál a 100%-os folytonosságvizsgálat önmagában ritkán elég. Legalább rövidzár-, polaritás- és érintkezőkiosztás-ellenőrzés szükséges, de a nedves és mozgó környezet miatt sok programnál indokolt az szigetelésiellenállás-vizsgálat is. Ez különösen igaz akkor, ha a robot magasabb feszültségű akkumulátort, tömített csatlakozókat vagy sűrű kiosztású vezérlőágakat használ.
A validációs csomag 5 legfontosabb eleme gyakran az elsődarab-ellenőrzés, krimpmagasság vagy húzópróba, végellenőrző készülékkel végzett teszt, hajlítási cikluspróba és legalább alap szintű folyadék- vagy permetteszt. Ha a robotot napi takarítás után mossák, akkor a valós használathoz hasonló permetezési és száradási ciklus sokkal reprezentatívabb, mint egyetlen egyszeri vízbe merítés.
A gyártó kiválasztásakor érdemes rákérdezni arra is, hogy a tesztelési folyamat csak végtesztet jelent-e, vagy köztes ellenőrzéseket is tartalmaz. Ha nincs anyagbeérkezési ellenőrzés, elsődarab-jóváhagyás és dokumentált változáskezelés, akkor a későbbi sorozatstabilitás is kérdéses marad.
6. Mit kérjen a beszerzés és a mérnök a gyártótól?
A jól előkészített takarítórobot-kábelprojekt sem indulhat megfelelően, ha az RFQ túl általános. A beszállítónak legalább egyértelmű rajzot, csatlakozó-cikkszámot, terhelési adatot, kábelhossztűrést és környezeti leírást kell kapnia. Ha ezek hiányoznak, a gyártó óvatos becsléssel áraz, vagy rosszabb esetben olyan anyagot választ, amely a valós környezetben nem lesz elég tartós.
- Kérje a csatlakozó pontos cikkszámát és a csatlakozópár felőli nézetét, ne csak az általános csatlakozótípust.
- Rögzítse a hajlítási ciklusra vagy a mozgásprofilra vonatkozó követelményt, például a napi ciklusszámot vagy a minimális hajlítási sugarat.
- Adja meg, hogy a robot milyen tisztítószerrel, milyen gyakran érintkezik, és kérjen anyagkompatibilitási visszaigazolást.
- Határozza meg, hogy csak folytonosság kell-e, vagy IR, húzópróba, illetve elsődarab-vizsgálat is.
7. Gyakori hibák, amelyek terepi meghibásodáshoz vezetnek
Az első tipikus hiba a túl általános anyagválasztás. Attól, hogy egy kábel ipari minősítésű, még nem biztos, hogy jól bírja a konkrét tisztítószert vagy a napi lemosási ciklust. A második hiba, hogy túlzott figyelem jut az IP-besorolásra, miközben a kábelút és a húzásmentesítés nincs rendben. Hiába jó a csatlakozó névlegesen, ha a kábel a kilépésnél 2 hét alatt kifárad.
Harmadik gyakori hiba, hogy a jelkábel és a motorág túl közel fut egymáshoz árnyékolás vagy elválasztás nélkül. Ettől a robot időszakos szenzorhibát vagy kommunikációs instabilitást mutathat, amit sok csapat kezdetben szoftveres hibának gondol. Negyedik hiba a dokumentálatlan változtatás: új tömítés, új terminál vagy másik köpeny kerül be, de a tesztkövetelmény nem frissül.
GYIK
Milyen IP-védettség kell általában egy ipari takarítórobot kábelkonfekciójához?
A legtöbb padlótisztító vagy mosó robotnál az IP67 a gyakori minimumcél, de közvetlen vízsugár vagy habos lemosás esetén gyakran IP68 vagy az IP69K követelményeit megközelítő kialakítás szükséges. A pontos célértéket a csatlakozó adatlapja és a tisztítási ciklus határozza meg.
Mikor indokolt a felülöntés a takarítórobot kábeleinél?
Akkor, ha a kábel kilépési pontját napi több száz hajlítási ciklus terheli, vagy ha a csatlakozó környezetében víz, vegyszer és húzóterhelés egyszerre jelentkezik. Sok projektnél már 20-30 N ismételt húzóterhelésnél is érdemes felülöntött húzásmentesítést kérni.
Elég a folytonosságvizsgálat a sorozatgyártásban?
Nem mindig. A folytonosság- és rövidzárvizsgálat alapkövetelmény, de nedves környezetű robotoknál gyakori a 100%-os elektromos végteszt mellett a 250 vagy 500 VDC feszültségen végzett szigetelésiellenállás-mérés, különösen tömített vagy árnyékolt szerelvényeknél.
Melyik vezetékburkolat bírja jobban a tisztítószereket?
Gyakran a TPE, TPU vagy speciális XLPE alapú konstrukciók teljesítenek jobban, mint az általános PVC, de ez a használt lúgos vagy fertőtlenítő szer koncentrációjától függ. Érdemes legalább 24-72 órás anyagkompatibilitási vizsgálatot kérni a valódi folyadékkal.
Milyen hajlítási sugárral érdemes számolni a takarítórobot mozgó kábeleinél?
Kiindulási szabályként sok mérnök a kábelátmérő legalább 6-10x-esét tekinti minimális dinamikus hajlítási sugárnak. Nagy ciklusszámú mozgó kábeleknél ennél nagyobb tartalék is indokolt, különösen 5 mm alatti kompakt többeres kábeleknél.
Mit kérjen a vevő az RFQ-ban, hogy ne legyen félreértés?
Legalább 7 adatot: a kábelhossz tűrését, a csatlakozó cikkszámát, az IP-célértéket, a vegyszeres környezetet, a hajlítási ciklus követelményét, a tesztkövetelményt és a címkézést. Ha ebből 2-3 hiányzik, az RFQ jellemzően több egyeztetési kört és hosszabb NPI-időt eredményez.
Összegzés
A takarítórobotokhoz készült kábelkonfekció akkor lesz valóban megbízható, ha a tervezés nemcsak az áramkört, hanem a teljes működési környezetet veszi alapul. Víz, vegyszer, hajlítás, rezgés, EMC és szervizelhetőség egyszerre számít. Ezért az ilyen projektekben a jó rajz, az anyagkompatibilitás, a tömítési stratégia és a dokumentált végteszt együtt biztosítja az elvárt minőséget.
Ha a vevő már az RFQ-ban tisztázza a környezeti és tesztelési követelményeket, a gyártó sokkal gyorsabban tud stabil, sorozatképes megoldást javasolni. Ez rövidebb NPI-ciklust, kevesebb utómunkát és kisebb terepi kockázatot jelent a teljes robot teljes robotikai projektben.
