TC-ER tanúsított ipari tápkábel szerelés
A TC-ER tápkábel-szerelvény akkor működik jól ipari gépben, ha a kábel jelölése, a terminálás, a húzásmentesítés és a végteszt ugyanarra a telepítési helyzetre készül. A WIRINGO nem nyers kábeltekercset ad el: jóváhagyott TC-ER jelölésű kábelből gyárt beépítésre kész, címkézett és 100%-ban tesztelt szerelvényt vezérlőszekrényekhez, motorokhoz és tálcás ipari rendszerekhez.
600 V
Tipikus TC-ER tápkábel osztály
UL 1277
Rajzi hivatkozás ellenőrzése
100%
Folytonosság és polaritás teszt
FAI
Elsődarab-jóváhagyás sorozat előtt
Mire jó a TC-ER fókuszú gyártási csomag?
A TC-ER jelölésű tray cable programoknál a beszerző gyakran három beszállítót hasonlít össze: nyers kábelkereskedőt, általános kábelkonfekcionálót és dokumentált szerelvénygyártót. A WIRINGO értéke a harmadik pontban van: a jóváhagyott kábelből gyártott szerelvényt munkautasítással, FAI-jal, jelölési tervvel és 100%-os teszttel szállítjuk.
A hatókör ipari tápkábelekre, vezérlőszekrény-bevezetőkre, motor- és hajtáscsatlakozásokra, akkumulátoros gépmodulokra és box build alrendszerekre illeszkedik. Nem vállalunk helyszíni villamos engedélyezést vagy a teljes telepítés kódmegfelelőségi jóváhagyását; ezt a helyi villamos tervezőnek kell igazolnia. A szerelvénygyártás viszont pontosan dokumentálható.
“A TC-ER projektben a leggyakoribb RFQ-hiba, hogy csak a kábeltípust adják meg, de a végződést, a rögzítési pontot és a tesztfeszültséget nem. Ilyenkor a gyártó találgat. Mi inkább az első mintánál lezárjuk a rajzot, mert egy rossz saruorientáció 500 darabnál már drága újramunkát jelent.”
Hommer Zhao
Alapító és vezérigazgató, WIRINGO
Gyártási képességek TC-ER szerelvényhez
A képességek célja, hogy a kábel megfelelőségi jelölése és a kész szerelvény gyárthatósága ne váljon szét az ajánlatadás után.
TC-ER jelölés ellenőrzése
Az RFQ-ban megadott kábeltípusnál ellenőrizzük, hogy a vevő TC-ER, TC, PLTC-ER vagy más jelölést kér-e. A gyártási csomagban külön rögzítjük a kábel feliratát, feszültségosztályát és köpenyanyagát.
Tápkábel végződtetés ipari berendezéshez
Gyűrűs saru, villás saru, ipari csatlakozó vagy vezérlőszekrény-oldali interfész kerülhet a szerelvényre. A krimpelési paramétert a vezető keresztmetszethez és a terminál adatlapjához igazítjuk.
Húzásmentesítés és mechanikai védelem
A tálcából berendezésig vezetett szakasznál a köpeny, a rögzítés és a strain relief együtt dönt a terepi élettartamról. Ragasztós hőzsugor, védőharisnya és jelölt rögzítési pont is kérhető.
Vezérlő- és tápkörök szétválasztása
Vegyes power/control kábelnél a vezetőazonosítás, a párosítás és a dokumentált pinout csökkenti a bekötési hibát. A gyártási teszt a vevői rajz szerinti érpárokat és polaritást ellenőrzi.
Tűzterjedési és megfelelőségi dokumentáció
A TC-ER kábel megfelelőségét a nyers kábel gyártói adatlapja és jelölése támasztja alá. A WIRINGO feladata a szerelvénygyártás: vágás, terminálás, jelölés, tesztelés és csomagolás.
Ismételhető sorozatgyártási kontroll
A pilot jóváhagyás után befagyasztott revízióval, munkautasítással és tételazonosítással gyártunk. A cél az, hogy a 20 darabos mintaszéria és az 1000 darabos lehívás ugyanazt a bekötési logikát kövesse.
Műszaki specifikációs keret RFQ-hoz
A táblázat nem helyettesíti a vevői rajzot, de gyorsan megmutatja, milyen adatok nélkül nem lehet felelős TC-ER árat és átfutást adni. A gyakorlatban a kábel adatlapja, a terminál adatlapja és a tesztelési limit együtt határozza meg a gyártási kockázatot.
Tesztelési képességek ellenőrzése| Tipikus kábelcsalád | TC-ER, TC, PLTC-ER vagy vevő által jóváhagyott ipari tápkábel |
|---|---|
| Tipikus feszültségosztály | 300 V vagy 600 V, a kiválasztott kábel és alkalmazás szerint |
| Vezető tartomány | 18 AWG - 2 AWG projektfüggően, nagyobb méret külön review-val |
| Végződés | ring lug, fork terminal, ferrule, industrial plug, panel interface |
| Dokumentáció | rajz, BOM, kábel adatlap, jelölési terv, FAI jegyzőkönyv |
| Tesztelés | 100% continuity, polarity, insulation resistance vagy hipot igény szerint |
| Jellemző rendelési mód | prototípus, pilot széria, ismétlődő lehívás, export csomagolás |
Döntési keret: mikor TC-ER, mikor általános tápkábel?
TC-ER fókusz
A rajz tálcás ipari kábelrendszert, exposed-run jelölést vagy UL 1277 hivatkozást kér. A kábel feliratát és a végszerelvényt együtt kell dokumentálni.
Általános power cable
A szerelvény akkumulátorhoz, tápegységhez vagy belső gépmodulhoz készül, de nincs tray cable vagy TC-ER jelölési követelmény.
Külön jóváhagyás
ATEX, bányászati, vasúti vagy piacspecifikus telepítési jóváhagyás esetén a szerelvény és a helyszíni kódmegfelelőség felelősségét előre kell rögzíteni.
Gyártási folyamat TC-ER tápkábelhez
A folyamat célja, hogy a kábel megfelelőségi jelölése, a mechanikai kialakítás és a végteszt ugyanazon revízióban maradjon.
RFQ és kódolási review
A WIRINGO mérnöke először a rajzot, a kábel feliratát, a szükséges TC-ER jelölést, a feszültségosztályt és a tálcából berendezésig futó szakasz hosszát ellenőrzi.
Anyag- és terminálválasztás
A jóváhagyott kábelt, sarut, csatlakozót, jelölőt és hőzsugort BOM-szinten rögzítjük. Hiányos cikkszám esetén alternatívát csak vevői jóváhagyással használunk.
Mintagyártás és FAI
A mintadarabon validáljuk a vágási hosszt, a csupaszítást, a krimp geometriát, a jelölést és a hajlítási pontot. A FAI segít elkerülni a sorozat előtti bekötési hibákat.
Sorozatgyártás kontrollált állomásokkal
A jóváhagyott munkautasítás alapján történik a vágás, terminálás, címkézés, sleeve-elés és csomagolás. A kritikus kötéseknél húzóerő- vagy vizuális krimpkontroll kérhető.

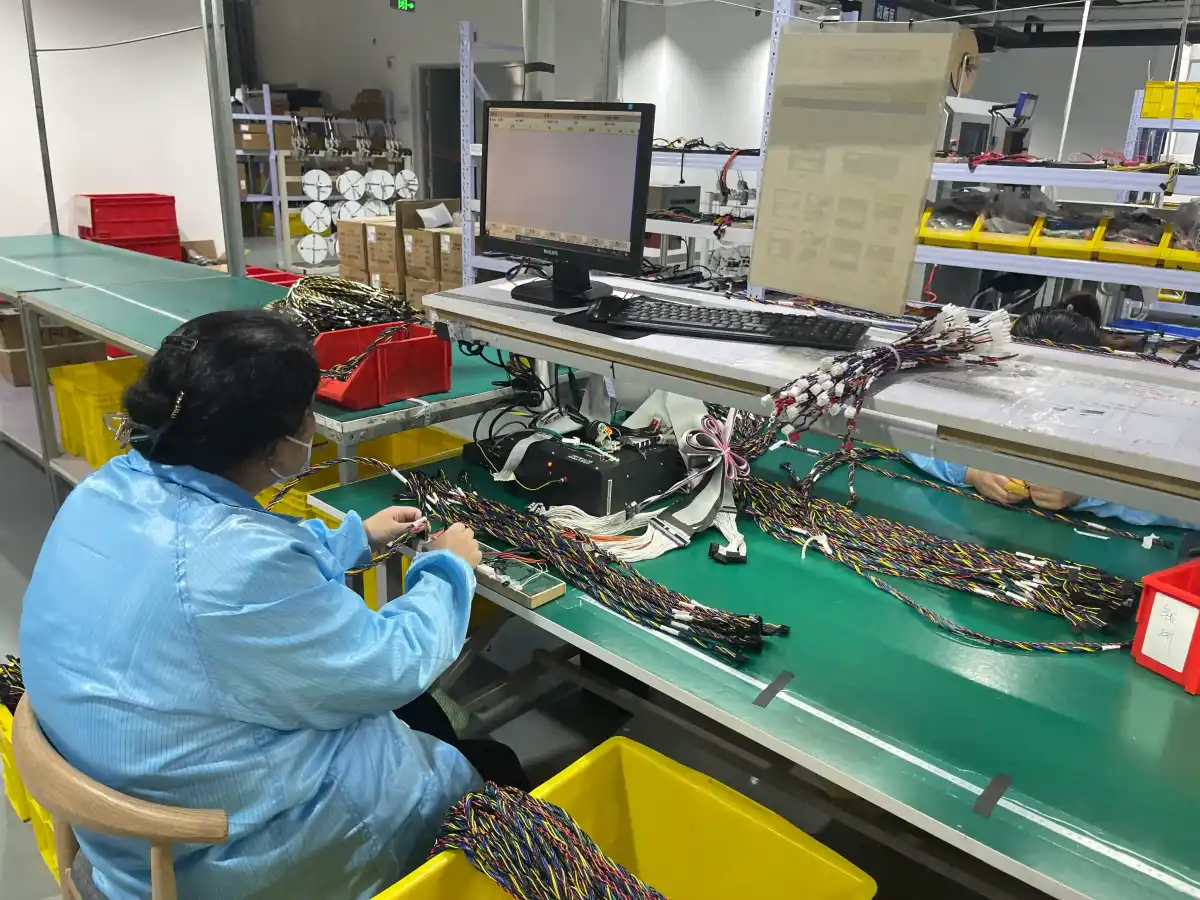

Végteszt és tételzárás
Minden szerelvény 100%-os elektromos ellenőrzésen megy át. A csomagolás a beépítési sorrendet, a címkéket és az ismétlődő lehívások nyomon követését támogatja.
Külső szakmai források
Ezek a nyilvános források segítenek közös nyelvet adni a TC-ER, cable tray és UL jelölési kérdésekhez. A konkrét projektben mindig a vevői rajz, a kábel adatlapja és a helyi villamos tervező döntése az irányadó.
National Electrical Code háttér
Nyilvános áttekintés az amerikai elektromos szerelési szabályrendszerről, amelyhez a tray cable alkalmazási kérdések kapcsolódnak.
Forrás megnyitásaCable tray rendszer
Alapfogalmi háttér arról, hogyan tartja és vezeti a kábelcsatorna-rendszer az ipari táp-, vezérlő- és kommunikációs kábeleket.
Forrás megnyitásaUL tanúsítási környezet
Közérthető háttér a UL jelölések és biztonsági megfelelőség szerepéről ipari elektromos termékeknél.
Forrás megnyitásaGyakori kérdések
A WIRINGO TC-ER kábelt gyárt vagy TC-ER tápkábel-szerelvényt?
A WIRINGO TC-ER tápkábel-szerelvényt gyárt jóváhagyott, megfelelően jelölt nyers kábelből. Ez azt jelenti, hogy a kábel UL 1277 vagy vevői specifikáció szerinti megfelelőségét a kábel gyártói adatlapja és jelölése igazolja, míg a WIRINGO a vágást, terminálást, jelölést, húzásmentesítést és 100%-os elektromos tesztet végzi. RFQ esetén kérjük a kábel pontos cikkszámát vagy legalább a feszültségosztályt, érszámot, AWG méretet és a kívánt TC-ER jelölést.
Mikor érdemes TC-ER jelölésű tápkábelt kérni ipari géphez?
TC-ER jelölésű tápkábelt akkor érdemes kérni, amikor a kábel tálcából indul, majd rövid, jól megtámasztott szakaszon közvetlenül berendezéshez, motorhoz vagy vezérlőszekrényhez fut. A pontos telepítési megfelelőséget mindig a helyi villamos tervező és a vonatkozó NEC értelmezés dönti el, de a szerelvény gyártásánál már az RFQ-ban szerepelnie kell a 300 V vagy 600 V osztálynak, a környezeti hőmérsékletnek, a rögzítési módnak és a végződés típusának.
Milyen adatokat küldjek TC-ER power cable RFQ-hoz?
A gyors TC-ER power cable RFQ-hoz küldje el a rajzot, kábel cikkszámot, érszámot, AWG vagy mm2 méretet, névleges feszültséget, hosszakat, végződéseket, jelölési tervet és a mennyiséget. Ha a kábel tálcából mozgó vagy vibráló géprészre fut, adja meg a hajlítási sugarat, rögzítési pontokat és környezeti hőmérsékletet is. 10-50 darabos mintaszériánál a WIRINGO FAI jegyzőkönyvet javasol, ismétlődő 500+ darabos lehívásnál pedig befagyasztott revíziót és csomagolási tervet.
A projektem 600 V-os ipari tápellátás, de kevés a hely a szekrényben. Segít a TC-ER kábel?
A TC-ER kábel nem automatikus megoldás szűk szekrényre, de jó választás lehet, ha a jóváhagyott kábel külső átmérője, hajlítási sugara és rögzítési módja illeszkedik a berendezéshez. A WIRINGO ilyenkor a szerelvény szintjén vizsgálja a saru orientációját, a hőzsugor hosszát, a címke pozícióját és a strain relief pontot. 600 V-os programnál külön ellenőrizzük, hogy a végződés, a szigetelési távolság és a tesztfeszültség összhangban van-e a rajzzal.
Milyen tesztet kap egy TC-ER tápkábel-szerelvény szállítás előtt?
Minden TC-ER tápkábel-szerelvény legalább 100%-os continuity és polaritási tesztet kap szállítás előtt. A vevői rajz alapján szigetelési ellenállás, hipot, húzóerő-ellenőrzés és vizuális krimpjóváhagyás is beépíthető. Kritikus ipari vagy vezérlőszekrény-programoknál javasolt a mintadarab FAI, majd sorozatban tételszámhoz kötött tesztadat. A tesztkritériumot nem utólag választjuk ki: már az RFQ-ban rögzíteni kell a feszültséget, időtartamot és elfogadási limitet.
Mi a különbség a sima power cable assembly és a TC-ER fókuszú oldal között?
A sima power cable assembly oldal a nagyáramú kábelkonfekcionálás általános kérdéseit kezeli, például saruzás, hőzsugor, áramterhelés és akkumulátoros alkalmazás. Ez az oldal a TC-ER jelölésű tray cable programokra szűkít: tálcás ipari telepítés, UL 1277 hivatkozás, kábeljelölés, berendezésoldali végződés és dokumentáció. Ha a rajzon nincs TC-ER vagy tray cable követelmény, a projekt gyakran a hagyományos power cable assembly folyamatban is kezelhető.
