Próba-, áthidaló és kis szériás gyártás
Kis szériás kábelköteg-gyártás
Kis szériás kábelköteg-gyártásra akkor van szükség, amikor a prototípus már nem elegendő, a nagy volumenű sorozat viszont még korai. A WIRINGO 10-5000 darabos próba-, áthidaló és ismétlődő programokat kezel validált krimpeléssel, dokumentált elsődarab-ellenőrzéssel és 100%-os elektromos végteszttel.
10-5000 db
Tipikus szériaméret
2-4 hét
Próbaszéria átfutása
100%
Elektromos végteszt
24 óra
RFQ visszajelzés
Alacsony volumen, de nem alacsony folyamatfegyelem
A kis szériás kábelköteg a legkockázatosabb átmeneti fázis: már vevői vagy terepi használatra készül, de a darabszám még nem indokolja a teljesen automatizált, nagy volumenű cellát. Ezért a WIRINGO külön gyártási modellt használ: rugalmas cellák, ellenőrzött beállítások, elsődarab-jóváhagyás és tételenkénti tesztelés.
Ez a szolgáltatás nem váltja ki a prototípus kábelköteg gyártást. Arra épül rá, amikor a fejlesztési minta már működik, és a következő kérdés az, hogyan lehet 50, 500 vagy 3000 darabot ugyanazzal a minőséggel és ellenőrizhető költséggel legyártani.
A műszaki elfogadási szempontokat az IPC elektronikai ipari gyakorlat, a minőségirányítási gondolkodást pedig az ISO 9000 minőségirányítási elvek mentén kezeljük, a vevői rajz és specifikáció elsőbbségével.
Alapfogalmak röviden
Kábelköteg
A kábelköteg több vezeték, csatlakozó, védőelem és rögzítési pont rendezett együttese, amely egy rendszerben egyszerre biztosít elektromos kapcsolatot, mechanikai védelmet és ismételhető szerelést.
Kábel-összeszerelés
A kábel-összeszerelés előre gyártott összeköttetés, amelynél a kábel, a végződés, az árnyékolás, a jelölés és a tesztelés együtt készül el, hogy a beépítés gyorsabb és kevesebb hibával járjon.
Box build összeszerelés
A box build összeszerelés a részegységek rendszerbe szervezett végső integrációja, ahol a NYÁK, a kábelezés, a mechanikai elemek és a funkcionális teszt egy közös gyártási folyamatban találkozik.
Kapcsolódó szakmai források
Áttekintés a kábelkötegek szerepéről és arról, miért fontos a rendezett vezetékkezelés ismétlődő gyártásnál.
Autóipari és kontrollált beszállítói programokhoz kapcsolódó folyamatfegyelem.
A dokumentált munkautasítás és revíziókövetés szerepe kis szériás gyártásoknál.
Mikor ez a megfelelő gyártási modell?
A kis szériás kábelköteg-gyártás akkor hasznos, amikor a beszerzésnek már kiszállítható minőségre van szüksége, de a program még változhat, vagy a végpiac eleve kisebb darabszámú.
Próbaszéria és előszéria
10-200 darabos gyártás validációhoz, terepi próbához, tanúsítási mintához vagy első vevői kiszállításhoz.
Áthidaló gyártás
Áthidaló mennyiség, amikor a prototípus már jóváhagyott, de a nagy volumenű gyártás még nem indult el.
Ismétlődő kis széria
Havi vagy negyedéves lehívások ipari, orvostechnikai, robotikai és speciális járműipari programokhoz.
Kifutó és szerviz-kábelkötegek
Régi berendezésekhez, javítókészletekhez vagy kifutó termékekhez gyártott, dokumentáltan ismételhető kábelkötegek.
Kis szériás gyártási folyamat
A cél nem csak az első tétel legyártása, hanem az, hogy a következő rendelés kevesebb kockázattal, kevesebb kérdéssel és azonos ellenőrzési pontokkal induljon.
A rajz és az anyagjegyzék felülvizsgálata
Ellenőrizzük a bekötést, a csatlakozók cikkszámait, a vezetékméreteket, a hossztűréseket, a jelöléseket és a vizsgálati követelményeket. Hiányos adatok esetén célzott műszaki kérdéslistát küldünk.
Anyagterv és kockázatlista
Azonosítjuk a hosszú átfutású csatlakozókat, alternatív terminálokat, raktározható kritikus anyagokat és azokat a pontokat, ahol a kis darabszám költségcsapdát okozhat.
FAI és gyártási csomag
Az első darab alapján rögzítjük a munkautasítást, a krimpelési paramétereket, a mérési referenciákat, a címkézést, a csomagolást és a vizsgálati programot.

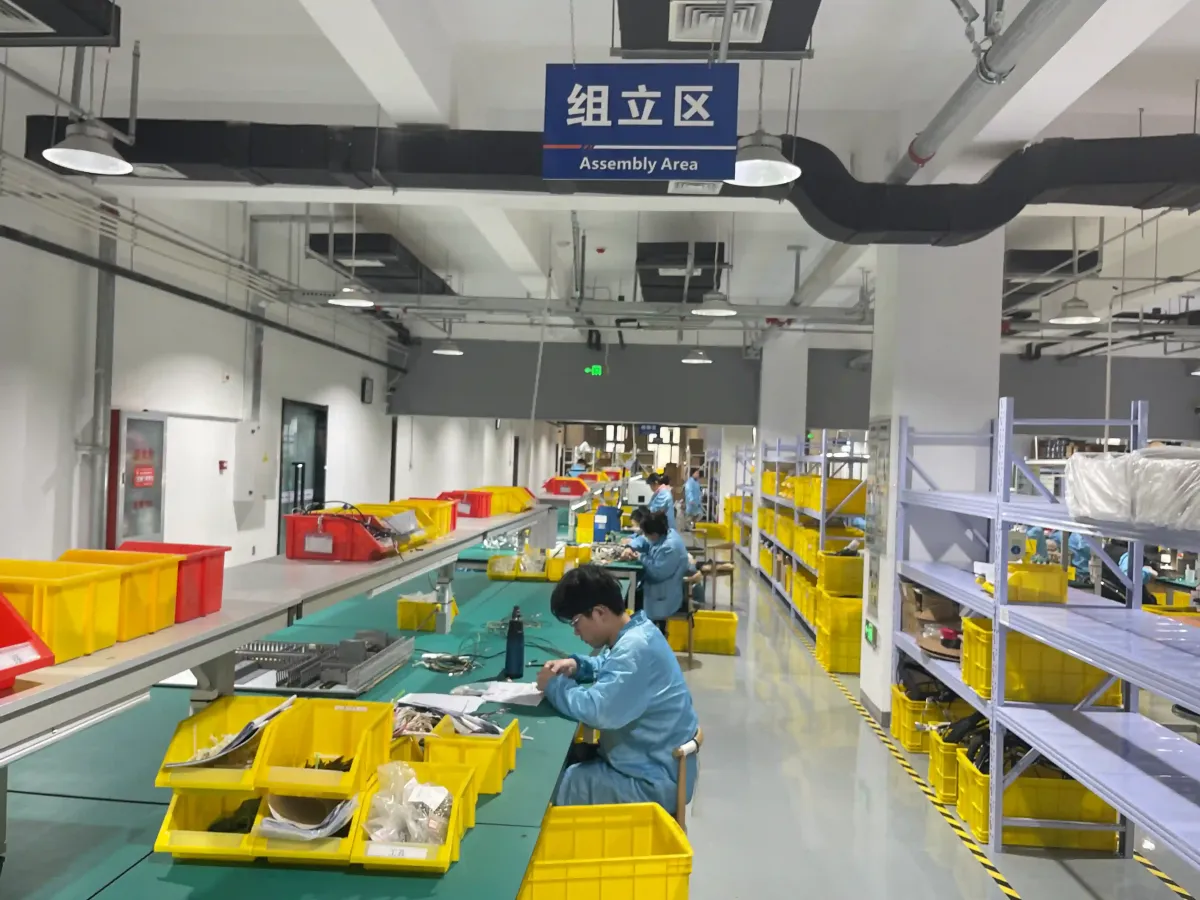

Kis szériás gyártócella
A sorozat dedikált cellában készül: vágás, csupaszítás, krimpelés, szerelőtáblás összeállítás, hőzsugorozás, kötözés, felülöntés vagy húzásmentesítés a projekt igénye szerint.
100%-os végellenőrzés
Minden darabon folytonosság- és bekötésvizsgálatot, valamint szemrevételezést végzünk. Kritikus alkalmazásnál nagyfeszültségű szigetelésvizsgálat, húzóerőmérés, érintkezésiellenállás-mérés vagy fényképes dokumentáció is előírható.
Az ismétlődő rendelések ellenőrzése
A jóváhagyott revíziót, tételszámokat és tesztadatokat megőrizzük, hogy a következő 50, 500 vagy 2000 darab azonos módon készüljön.
Specifikációk és gyártási határok
A pontos ajánlatot mindig a rajz, a BOM, a csatlakozó beszerezhetősége és a tesztelési elvárás határozza meg. Az alábbi tartományok mutatják, milyen projektekhez illeszkedik legjobban a kis szériás cellánk.
Hogyan csökkentjük a kis széria költségét?
Alacsony volumen mellett a darabárat gyakran nem az anyag, hanem a beállítás, az elhúzódó műszaki egyeztetések és a rejtett újramunka emeli. Ezeket kezeljük célzottan.
Raktári vagy rövidebb átfutású csatlakozó alternatívákat javaslunk, ha a vevői specifikáció engedi.
A munkautasítást és a vizsgálati programot már az első tételnél úgy készítjük el, hogy utánrendeléskor ne kelljen újratanulni a projektet.
Az egyszerűbb szerelőtábla és cellaelrendezés gyorsabban állítható be, mint a nagy sorozatra optimalizált, merev gyártósor.
A kritikus krimpelési, bekötési és címkézési pontokat az FAI során rögzítjük, mielőtt a teljes tétel gyártása elindulna.
Gyakori kérdések
Miben különbözik a kis szériás kábelköteg-gyártás a prototípusgyártástól?
A prototípus fő célja a forma, a bekötés és a működés gyors ellenőrzése. A kis szériás kábelkötegek viszont már szabályozott gyártási folyamatban készülnek: FAI, rögzített munkautasítás, tételkövetés és megismételhető vizsgálati program tartozik hozzájuk, az utánrendelések pedig ugyanezeket az ellenőrzési lépéseket követik.
Mi a reális MOQ kis szériás kábelköteghez?
Egyszerű, raktári csatlakozós szerelvényeknél 10-50 darab is reális. Egyedi overmolding, ritka csatlakozó vagy speciális címkézés esetén a gazdaságos MOQ inkább 100-500 darab, mert a beállítási és beszerzési költség oszlik el a tételen.
Tudnak ismétlődő kis szériát gyártani éves keretmegállapodással?
Igen. A jóváhagyott első tétel után beállítható negyedéves vagy havi lehívás, kritikus alkatrész puffer, revíziózárolt BOM és azonos tesztprogram. Ez csökkenti a következő tételek átfutási idejét.
Milyen dokumentációt érdemes küldeni ajánlatkéréshez?
A legjobb csomag tartalmazza a kábelköteg rajzát, a bekötési táblázatot, a csatlakozók cikkszámait feltüntető BOM-ot, az éves és az első rendelési mennyiséget, a vizsgálati követelményt, a címkézést, a csomagolást, valamint egy fotót vagy mintát, ha rendelkezésre áll.
Lehet autóipari kis szériás kábelköteget rendelni?
Igen, különösen fejlesztési, szervizalkatrész-, speciálisjármű- és validációs programokhoz. Autóipari projektnél korán tisztázni kell a PPAP jellegű dokumentációt, a nyomon követhetőséget, a változáskezelést és a szükséges villamos vagy környezeti vizsgálatokat.
Küldje el a következő kis szériás kábelköteg projektet
Csatolja a rajzot, pinoutot, BOM-ot, első rendelési mennyiséget és éves becslést. Mérnöki csapatunk 24 órán belül jelzi, mi gyártható azonnal, mi igényel tisztázást, és hol lehet csökkenteni a kis széria költségét.
Ajánlatot kérek
